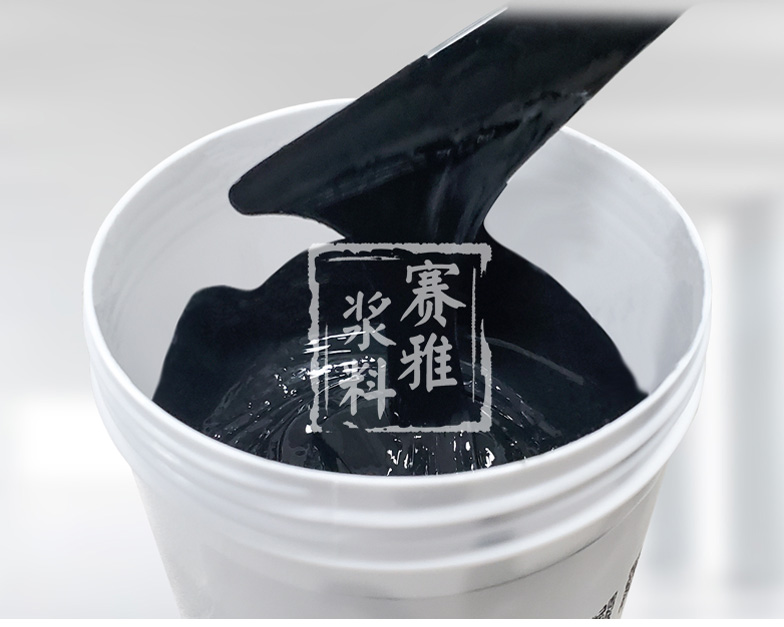

填孔钯浆
填孔钯浆

料号:60H-5901

规格书

适用范围/Application:

适用于高温厚膜电路、LTCC 陶瓷,叠层元件填孔导通电极使用

Suitable for high-temperature thick film circuits, LTCC ceramics, and laminated component via filling and conductive electrodes.



使用条件/Operating conditions



基材

Substrate

氧化铝陶瓷,LTCC 陶瓷,叠层元件 Alumina ceramic

印刷

Printing

200-300 目丝网印刷

200-300 mesh stainless screen



















干燥&烧结 Drying

&Sintering

1  单层印刷(氧化铝板)

Single layer printing(Alumina ceramic) 通风烘箱烘烤 100-150℃ , 10-15 分钟 100-150    10-15 min

空气下烧结,峰值 850℃(最低推荐值),2-10 小时。 (可根据实际需要调高烧结温度 850~1400℃)

Sintering in air with a peak temperature of 850°C (minimum recommended value) for 2 to 10 hours. (The sintering temperature can be adjusted upward according to actual needs from 850°C to 1400°C.)

②  多层印刷

Multilayer printing

200-500℃温度间排胶,最少 60 分钟

Binder removing, 200-500℃ , 60 mins at least

空气下烧结,峰值 850℃(最低推荐值),2-10 小时。 (可根据实际需要调高烧结温度 850~1400℃)

Sintering in air with a peak temperature of 850°C (minimum recommended value) for 2 to 10 hours. (The sintering temperature can be adjusted upward according to actual needs from 850°C to 1400°C.)

Thinner

ST-1000

性能/Characteristics

1.  浆料性能/Paste Characteristics

性能

Characteristic

标准

Standard

测试方法及条件

Test method and conditions

1

Fineness

≤5μm

FOG test

2

Viscosity

280-530Pa.s

Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃ ,

Brookfield HBT(博利飞)粘度计, 转子 SC4-14/6R), 10rpm, 25±1℃ 粘度可根据用户实际需要调节。



2. 烧结后特性/Characteristics after firing

 1 烧结条件下,膜厚 8-12μm Check fired film produced under the conditions specified in 1 , (Film thickness is 8-12μm.)

特性

Characteristics

Standard 标准

测试方法和条件

Test method and conditions

3

Resistivity 方阻



≤80mΩ/

Testpattern 0.6mm×60mm

 测试图形 0.6mm×60mm



4

Adhesion strength

附着力



Peel Test: 0.5mmφ Tin plated Cu wire soldered on    2mm×2mm Pad.

0.5mmφ锡浸铜线,焊接面积 2mm×2mm

Solder: 96.5Sn/0.5Cu Mildly activated flux used. 焊料:96.5Sn/0.5Cu



Initial

初始附着力

≥33.2N



保存条件,有效期/Storage condition and Term of validity

产品应在 5-25℃的环境温度下密封储存,有效期为产品发货之日起 1 年。

The product shall be guaranteed for 1 year after shipping date, keep tightly under at 5-25℃



包装方式/Packaging method

标准包装,1000g/, 样品可提供 200 克小罐包装

Standard package 1000g/can if you need sample to test, available 200g with small package.
