详细产品规格参数请咨询：13510026516（微信同号）
|
电极铂浆，传感器铂浆，共烧铂浆，发热铂浆 |
||
|
料号 P/N |
成份Ingredient |
主要特点，应用领域 Application field, Main feature |
|
55H-1805 |
铂浆 Pt paste |
铂电极，850~950℃烧结，传感器，铂电极使用, 性价比高 Pt electrode，thick film circuit, sensing element, 850~950℃sintering |
|
55H-1803 |
铂浆Pt Paste |
铂电极，850~1300℃烧结，满足大多数外电极，高温共烧要求，电阻率比55H-1805更小，可反复多次回烧。店长推荐 Pt electrode，thick film circuit, sensing element, 850~1300℃sintering, Resistance is smaller than 55H-1805, Recommend |
|
55H-1803D |
铂浆Pt paste |
共烧铂电极，1000~1300℃高温共烧，传感器共烧电极，铂电极，薄层与铂丝连接，耐温1400~1500℃，能满足1000℃内长期工作，可反复多次回烧。 Co-firing Pt electrode，sensing element, 1000~1300℃sintering,，connect Pt layer and pt wire, maximum temperature 1400~1500℃，enduring work 1000℃ long time |
|
55L-2209 |
低温铂浆 |
单组分低温铂浆，可提供优良的导电性和薄膜粘接性，有着良好的印刷性、抗氧化性、柔性， 可丝网印刷、点胶，喷涂。 80~150℃烘干，仅限PET、PC、PI等柔性基材使用 |
|
55H18 |
发热铂浆Pt heating paste |
发热元件铂浆，850~1300℃烧结，用来做发热电阻器件，高温性能稳定 Used to do heating component, high temperature performance stability, 850~1300℃sintering |

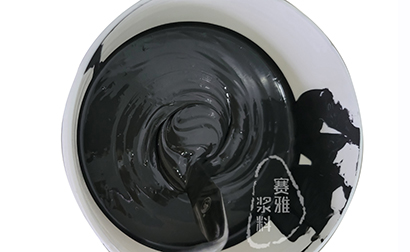

铂浆是由纯铂微颗粒，有机物和粘合剂经过混合压制成的均匀膏状浆料。铂有着极其稳定的金属属性，在传感器电极，高温共烧元件上发挥着重要的作用。
施工工艺：
1. 施工工艺。
本系列铂浆适合大多场合应用场景，丝网印刷，点胶，简单的手工涂抹均可。印刷后放置5~10分钟。
2. 烘干，放入烘箱150℃，烘干10分钟（链式隧道炉烧结本步骤可忽略），
3，烧结，5~8℃每分钟升温，峰值最低温度850℃，10分钟。（根据实际工艺需要可以烧到950℃，更高的烧结温度膜层会达到较优，电阻也会比较小。使用铂浆很多场合就是需要铂高温下的稳定性，所以铂浆最高可以烧到1400-1500℃膜层还会比较稳定。使用时可以根据需要选择不同的烧结温度，铂浆都能胜任。）
4. 耐温性能。铂层在-40~125℃范围内完全稳定不会发生任何变化。但有的铂浆烧结后要长期在高温下工作，有的甚至长期在1000℃左右，我们开发了不同的浆料类型来满足各个环境。
55H-1805, 850℃烧成，性价比较高
55H-1803, 850℃烧成，电阻较小，店长推荐
55H-1803D, 1000~1250℃烧成，能满足1000℃内长期工作
产品规格书/Specification
|
产品/product: |
导电铂浆，共烧铂浆/ Pt paste |
|
料号/Part number: |
55H-1803 |
适用范围/Application:
此产品适用于高温共烧电极，传感器类产品使用
Suitable for Alumina ceramic products、thick film circuit、sensor electrode.
使用条件/Operating conditions：
|
基材 Substrate |
高温陶瓷 High temperature ceramic |
|
印刷 Printing |
200-300目丝网印刷 200-300 mesh screen |
|
流平 Levelling |
5-15min minutes at room temperature 室温下流平5-15分钟（时间根据流平的实际情况决定）。 |
|
干燥 Drying |
通风烘箱烘烤100-150℃，10-15分钟 (烘烤温度低于300℃，可根据烘烤的实际情况决定烘烤时间) 100-150℃ 10-15 min |
|
烧结 Firing Condition |
隧道炉空气气氛下烧结，峰值850~1300℃（推荐值），不少于10分钟。 最低烧成温度可低到800℃，最高耐温可达1400℃ Atmospheric firing in belt furnace with peak time of not less than 10 Minutes at 850~1300℃ |
|
Thinner |
ST-1000 |
性能/Characteristics：
1. 浆料性能/Paste Characteristics：
|
性能Characteristic |
标准Standard |
测试方法及条件 Test method and conditions |
|
|
1 |
Fineness |
≤5μm |
FOG test |
|
2 |
Viscosity |
120-280Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃，
Brookfield HBT（博利飞）粘度计， 转子SC4-14/6R), 10rpm, 25±1℃ 粘度可根据用户实际需要调节。 |
2. 烧结后特性/Characteristics after firing：
在1烧结条件下，膜厚8-12mm Check fired film produced under the conditions specified in 1）, (Film thickness is 8-12mm.)
|
特性 Characteristics |
Standard 标准 |
测试方法和条件 Test method and conditions |
|
|
3 |
Resistivity 方阻 |
≤50mΩ/□ |
Test pattern 0.6mm×60mm 测试图形0.6mm×60mm |
|
4 |
Adhesion strength 附着力 |
|
Peel Test: 0.5mmφ Tin plated Cu wire soldered on 2mm×2mm Pad. 0.5mmφ锡浸铜线，焊接面积2mm×2mm Solder: 96.5Sn/0.5Cu Mildly activated flux used. 焊料：96.5Sn/0.5Cu |
|
Initial 初始附着力 |
≥45.2N |
|
|
|
Ageing 老化附着力 |
≥24.6N |
Ageing: 150℃×24hrs 老化条件：150℃，24小时 |
|
保存条件，有效期/Storage condition and Term of validity
产品应在5-25℃的环境温度下密封储存，有效期为产品发货之日起1年。
The product shall be guaranteed for 1 year after shipping date, keep tightly under at 5-25℃
包装方式/Packaging method：
标准包装，1000g/罐, 样品可提供200克小罐包装
Standard package 1000g/can，if you need sample to test, available 200g with small package.
